ขอความช่วยเหลือคับ turbo timer miccon

[eakdonja]

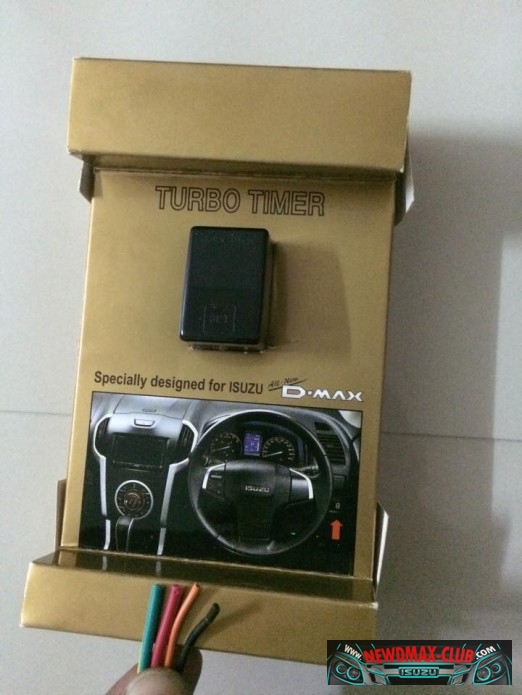

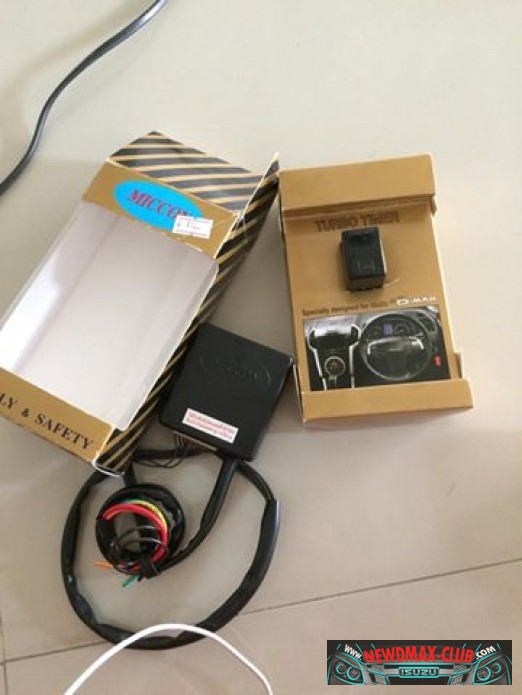

น้าๆท่านใดรู้วิธีหรือมีคู่มือการติดตั้ง รบกวนขอความช่วยเหลือหน่อยคับ พอดีผมซื้อมาแล้วไม่มีคู่มือติดมาในกล่อง สายไฟตามในภาพเลยคับผม ขอบคุณล่วงหน้าคับผม

1 เขียวเหลือง(เส้นใหย่)
2แดง(เส้นใหญ่)
3 ส้มเหลือง
4 ดำ

[ikeeperu]

ปกติยี่ห้อนีัมันมี Y Socket มาให้ไม่ช่ายเหรอครับ

[eakdonja]

ปกติยี่ห้อนีัมันมี Y Socket มาให้ไม่ช่ายเหรอครับ

อันนี้ไม่แน่ใจคับ แกะกล่องมา มีอยู่แค่นี้คับผม

[SEKSAN047]

ปกติยี่ห้อนีัมันมี Y Socket มาให้ไม่ช่ายเหรอครับ

อันนี้ไม่แน่ใจคับ แกะกล่องมา มีอยู่แค่นี้คับผม

ใช่ครับต้องมี Y Socket มาให้เสียบใช้ได้เลยดูๆแร้วน่าจะเป็นรุ่นเก่า ผมว่าน้าเอาไปเปลี่ยนจากร้านที่น้าซื้อมาได้นะครับ งานนี้ตัดต่อสายไม่คุ้มเสียครับ...

[eakdonja]

ขอบคุณน้าๆทุกท่านมากคับ ให้ร้านไดนาโมแถวบ้านต่อให้ระคับ

[Boss KB]

Y-Scoket ต้องซื้อเพิ่มต่างหากครับ แต่ถ้าไม่มีก็สามารถต่อได้ครับ โดยการจั๊มจากสายของชุดไฟคอพวงมาลัย

1.สายสีแดง ของ Timer ต่อกับสาย สีขาว เส้นใหญ่ ของสายคอพวงมาลัย
2.สายสีเขียว ของ Timer ต่อกับสาย สีดำ/ขาว เส้นใหญ่ ของสายคอพวงมาลัย
3.สายสีฟ้า/ขาว ของ Timer ต่อกับสาย สีดำ/แดง เส้นใหญ่ ของคอพวงมาลัย
4.สายสีส้ม ของ Timer
 - ตัดสายสีเขียวล้วน (onรีโมท) เส้นมุมปลั๊ก ปลั๊กหลังแพงฟิวส์ซ้ายสุดแถวที่ 2
 - ให้ตัดสายสีเขียวล้วนออก เป็น 1 ส่วน
 - ต่อสายสีส้ม ของ Timer กับสายที่มาจากปลั๊ก อีกข้างพันสายปล่อยไว้
5.สายสีน้ำตาล จะต่อกับเบรคมือ (เหมาะกับเกียร์ธรรมดา) หรือต่อกับเบรคเท้า (เหมาะสำหรับเกียร์ออโต้) หรือจะต่อลงกราวด์ไปก็ได้ครับ
6.สายสีดำลงกราวด์

[ake m]

ตัดสายสีเขียว (on รีโมท) จะมีผลอะไรกับระบบล็อคและกันขโมยไหมคับ พอดีอยากติดอยุเหมือนกัน

[Boss KB]

ตัดสายสีเขียว (on รีโมท) จะมีผลอะไรกับระบบล็อคและกันขโมยไหมคับ พอดีอยากติดอยุเหมือนกัน

ไม่ตัดต่อเส้นนี้ เวลาดับเครื่องแล้วไทม์เมอร์ทำงาน (เครื่องยนต์ยังติดอยู่) เราจะล็อคประตูไม่ได้ครับ

[Mod-Dum®Shop+]

Micon ทำมาแค่นี้ครับ Y-Socket มีขายแยก จัดไปครับ
