วงจร Daylight บิดกุญแจติดตลอด เปิดไฟหรีแสงดรอป หน่วงเวลาหลังดับเครื่อง

[enuyacha]

เป็นวงจรต่อยอดจากที่ผมศึกษาจากคลับนะครับ เห็นรถเพื่อนผมทำไฟชุดใหญ่มา เลยเอามั่ง โดยทำเป็นวงจรง่ายๆที่เน้นใช้ C คร่อมรีเลย์
เงื่อนไข
-เมื่อเปิดบิดกุญแจที่ตำแหน่ง ACC ไฟเดย์ไลท์ติดสว่างเต็มที่ วงจรเริ่มทำงาน
-เมื่อเปิดไฟหรี่ ไฟเดย์ไลท์จะดรอปแสงลงประมาณครึ่งนึง
-เมื่อเปิดไฟสูง ไฟเดย์ไลท์ยังสว่างอยู่ครึ่งนึง
-เมื่อดับเครื่องหรือปิดกุญแจ ไฟเดย์ไลท์จะยังคงสว่างเต็มที่อยู่ประมาณ 10 วินาที(ขึ้นอยู่กับค่า C ความจุเยอะก็จะหน่วงนาน และค่าของรีเลย์แอมน้อยตัวเล็กก็อยู่นาน)
-หลังจาก รีเลย์ หน่วงเวลาหยุดทำงาน แสงเดย์ไลท์จะค่อยๆดรอปลงไม่ดับในทันที(ขึ้นอยู่กับค่า C ความจุเยอะก็จะสว่างนาน)

            ถ้าใครจะใช้วงจรหน่วงเวลาปิดสำเร็จ แทน Reley ชุดสองก็ได้นะครับง่ายดี ชุดละ 150 - 250แต่ผมอยู่ต่างจังหวัดก็เลยหาถอด C จาก Powersuply ของคอมเอา มีเยอะ ค่าอุปกรณ์ถ้าใครอยู่ใกล้บ้านหม้อไม่เกิน 300 บาทครับ
           ถ้าผิดพลาดหรือท่านใดมีอะไรเพิ่มเติมได้เลยนะครับ
           วงจรนี้ผมทดลองใช้อยู่ครับยังไม่พบปัญหาใดๆ(เท่ดี ลงรถมามีแต่คนทัก !ทำไมไม่ปิดไฟ)อิอิ



[youtube]cqj4PtbNUvM&feature[/youtube]

[Lipz]

ขอผมต่อตรงกับสาย main ACC
มีฟิวส์ขั้นตัวเดียว เอง
บิดกุญแจติด ดับรถก็ดับตาม


[First All New NDC.2638]

รับติดตั้งด้วยมั้ยครับ

[oohallnewdmax]

ขอผมต่อตรงกับสาย main ACC
มีฟิวส์ขั้นตัวเดียว เอง
บิดกุญแจติด ดับรถก็ดับตาม


ที่น้าเขาทำแบบนี้ก็เพราะว่า น้าเขาต้องการจะทำระบบให้เหมือนกันกับ D-max Super Daylight ที่เวลาสตาร์ทรถแล้วเดย์ไลท์ติด แต่พอตอนเปิดไฟหรี่หรือไฟหน้ารถ เดย์ไลท์จะดับลงอัตโนมัติครับ

[enuyacha]

ลงคลิปแล้วนะครับ เผื่อใครคิดภาพไม่ออก

[weeravut]

ถ่ายรูปการต่อสายถายในรถให้ดูหน่อยได้ไหมคับน้า รถผมเป็นรุ่นชุมเปอร์เดย์ไลท์คับ

[Offbadman]

ขอเสริมนิดนึงครับ ใต้คอพวงมาลัย ให้หาสายสีเหลืองแถบม่วงครับ ถ้าเอาสายที่ต่อจาก Acc มาต่อที่นี่แทน เปิดกุญแจ On Day light ติด แบบของศูนย์ แต่จองผมต่อให่เปิดไฟหรี่ Day light ดับไปเลย
ขอบคุณครับ

[weeravut]

รถผมรุ่นเดย์ไลท์แต่อยากจะต่อแบบวงจรเปิดไฟหรี่แล้วเดย์ไลท์ยังติดอยู่เหมือนวงจรด้านบนต้องถอดสายตรงไหนคับ

[Payub NDC 1963]

รถผมรุ่นเดย์ไลท์แต่อยากจะต่อแบบวงจรเปิดไฟหรี่แล้วเดย์ไลท์ยังติดอยู่เหมือนวงจรด้านบนต้องถอดสายตรงไหนคับ  emo

ขออนุญาติน้าเจ้าของกระทู้ด้วยนะครับสำหรับ ตัว Super Day light uro4 ขอแนะนำตามกระทู้ผมเลยครับ      http://www.newdmax-club.com/index.php/topic,48771.msg912201.html#msg912201

[Khimhan]

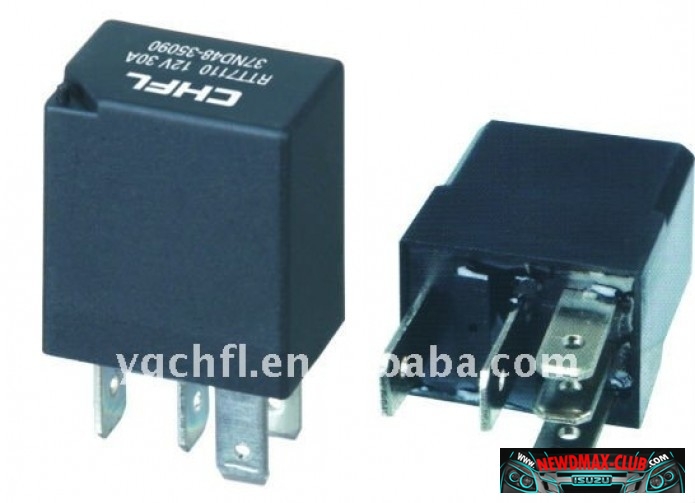

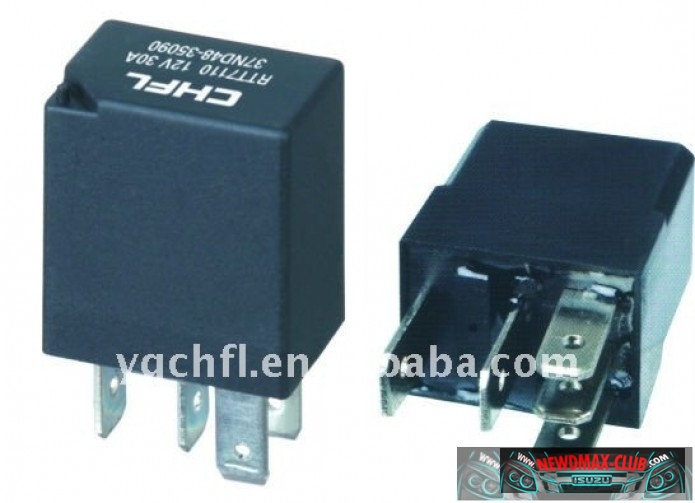

ผมเคยเปิดเจอ รีเลย์ที่ทำหน้าอย่างที่น้าเขาทำ
รคาาอยู่ที่ 400 เดียวต้องลองแล้ว..........

[เชียงราย]

ถ้าผมทำรีเลย์มาขายมีใครสนใจไหมครับ ไม่ต้องตัดต่อสายไฟอะไรเลยถอดรีเลย์เก่าออกเอาอันใหม่ใส่ได้เลย จะให้แสงออกเท่าเดิม หรือให้ลดลงครึ่งนึงก็ได้ครับ สนใจโทรมานะครับ 082-4970979 หรือ https://www.facebook.com/maewying นะครับ(ทางเฟสหรือโทรมาสะดวกกว่าครับ)
